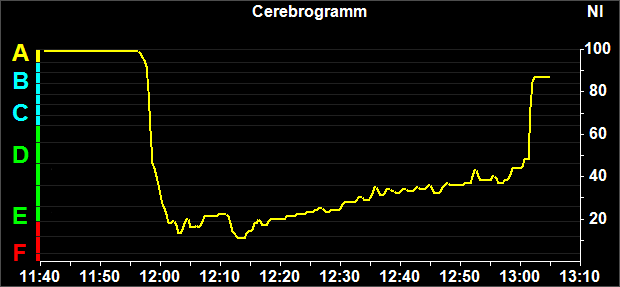

Das Cerebrogramm zeigt die Ergebnisse der automatischen Bewertung des EEG im Zeitverlauf. Die Darstellung erfolgt sowohl in den Stadien A – F als auch als Narcotrend-Index (0 -100).

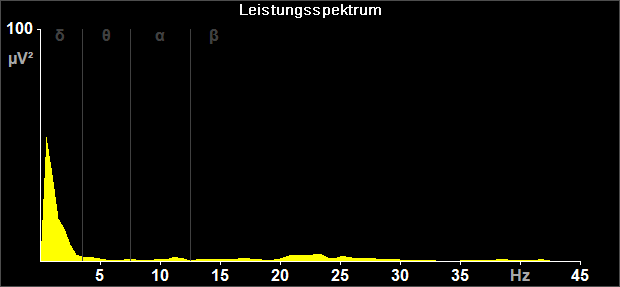

Im Leistungsspektrum wird die EEG-Leistung abhängig von der Frequenz dargestellt.

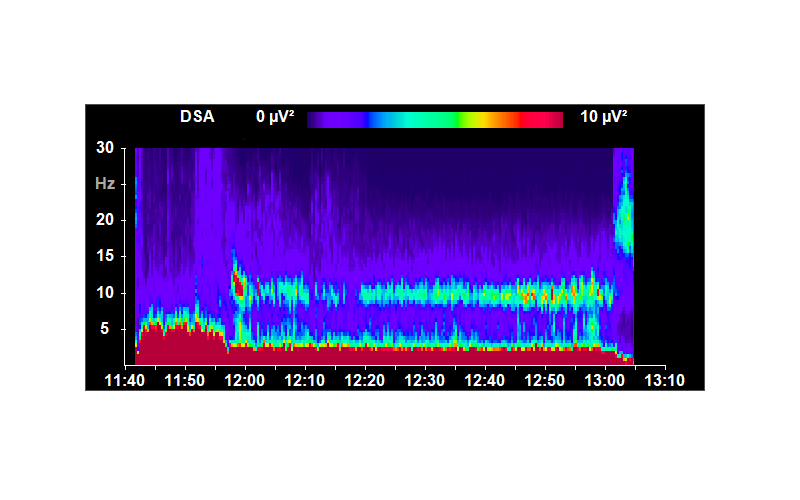

Das DSA (Density Spectral Array) ist eine farbkodierte Darstellung der Frequenzanteile einer EEG‑Messung im Zeitverlauf.

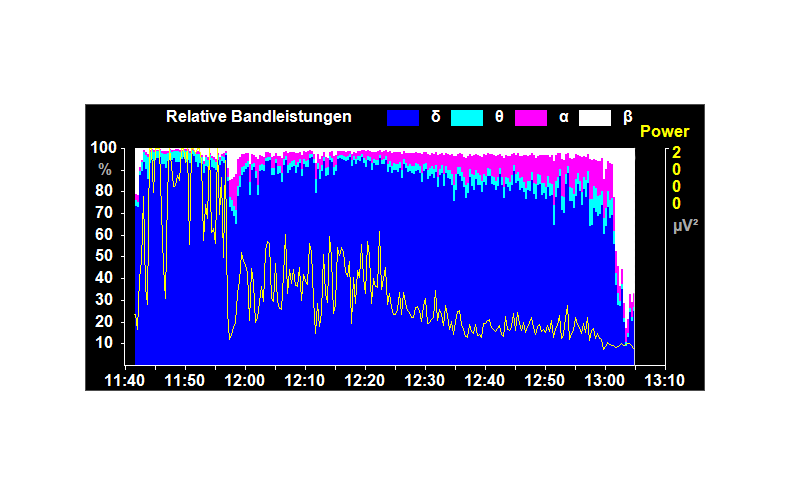

Im Diagramm „Relative Bandleistungen“ sind die prozentualen Leistungsanteile der einzelnen Frequenzbänder (δ, θ, α und β) und die absolute Power dargestellt.

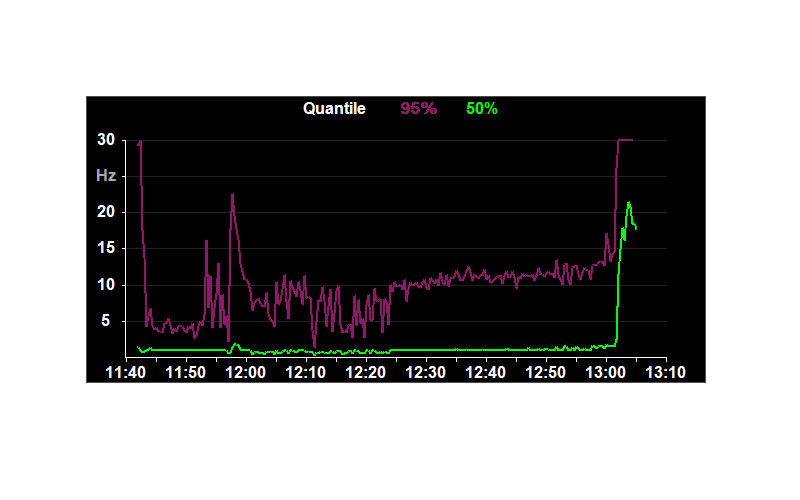

Im Quantile‑Diagramm werden der Median (50%‑Quantil) und die spektrale Eckfrequenz (95%‑Quantil) gezeigt.

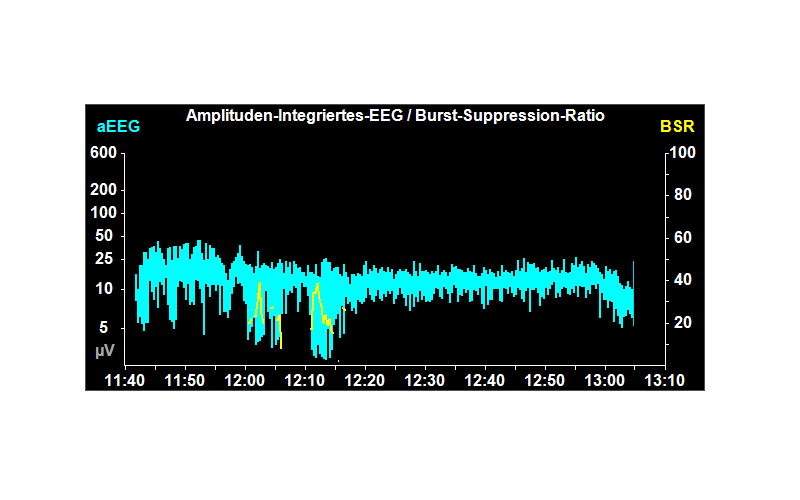

Das amplituden‑integrierte-EEG (aEEG) ist eine komprimierte Darstellung der Amplituden des Original-EEG. Die Burst-Suppression-Ratio (BSR) gibt den prozentualen Anteil der Suppressions‑Linien eines 60s‑Abschnittes an.
OP- / Intensiv-Version
Der Narcotrend®-Compact M dient zur Registrierung, Analyse und Klassifikation des Elektroenzephalogramms (EEG). Er wurde speziell für den Einsatz mit hypnotisch wirkenden Medikamenten im Operationssaal und auf der Intensivstation sowie für die klinische Forschung entwickelt. Das EEG-Monitoring hilft dabei, die Dosierung hypnotisch wirksamer Substanzen an den individuellen Bedarf anzupassen. Sowohl bei i.v.-Hypnotika als auch bei Inhalationsanästhetika bestehen große interindividuelle Streuungen des Dosisbedarfs.
Die automatische EEG-Klassifikation des Narcotrend®-Compact M ist auf das Lebensalter des Patienten abgestimmt. Der Narcotrend®-Compact M kann bei Patienten jeden Lebensalters, von Neugeborenen bis zu Hochbetagten, eingesetzt werden.
Unterschiedliche Diagramme, wie DSA (density spectral array) und aEEG (amplituden-integriertes EEG), stehen für die Darstellung von EEG-Parametern im Zeitverlauf zur Verfügung.
Die Elektrodenpositionen lassen sich an die Lagerung des Patienten anpassen. Für die Ableitung können kostengünstige Narcotrend®-Elektroden verwendet werden.
Der Narcotrend®-Compact M ist in einer Version für den OP und in einer Version für die Intensivstation verfügbar.
OP-Version
Die Überwachung der Hypnosetiefe ist die Hauptindikation für die Nutzung des EEG-Monitorings im OP. Hierfür ist eine 1-Kanal-Ableitung ausreichend.
Mittels einer 2-Kanal-Messung können EEG-Signale von beiden Hirnhälften abgeleitet und überwacht werden, z. B. bei einer Carotis-Operation.
Intensiv-Version
Der Narcotrend®-Compact M ist in der Intensiv-Version auf die Bedingungen bei Patienten auf der Intensivstation abgestimmt, dies betrifft insbesondere die Artefakterkennung und die automatische Klassifikation des EEG.
Anwendungsgebiete für den Narcotrend®-Compact M sind bei Intensivpatienten z. B. die Beurteilung der Sedierungstiefe und die Therapieüberwachung bei zerebralen Krampfanfällen.
Der bettseitige Einsatz, das kontinuierliche Monitoring des Patienten sowie die Unterstützung bei der Erkennung epilepsietypischer Potenziale sind von besonderem Vorteil.
Bildschirmanzeige
Messmodus der OP- und Intensivversion

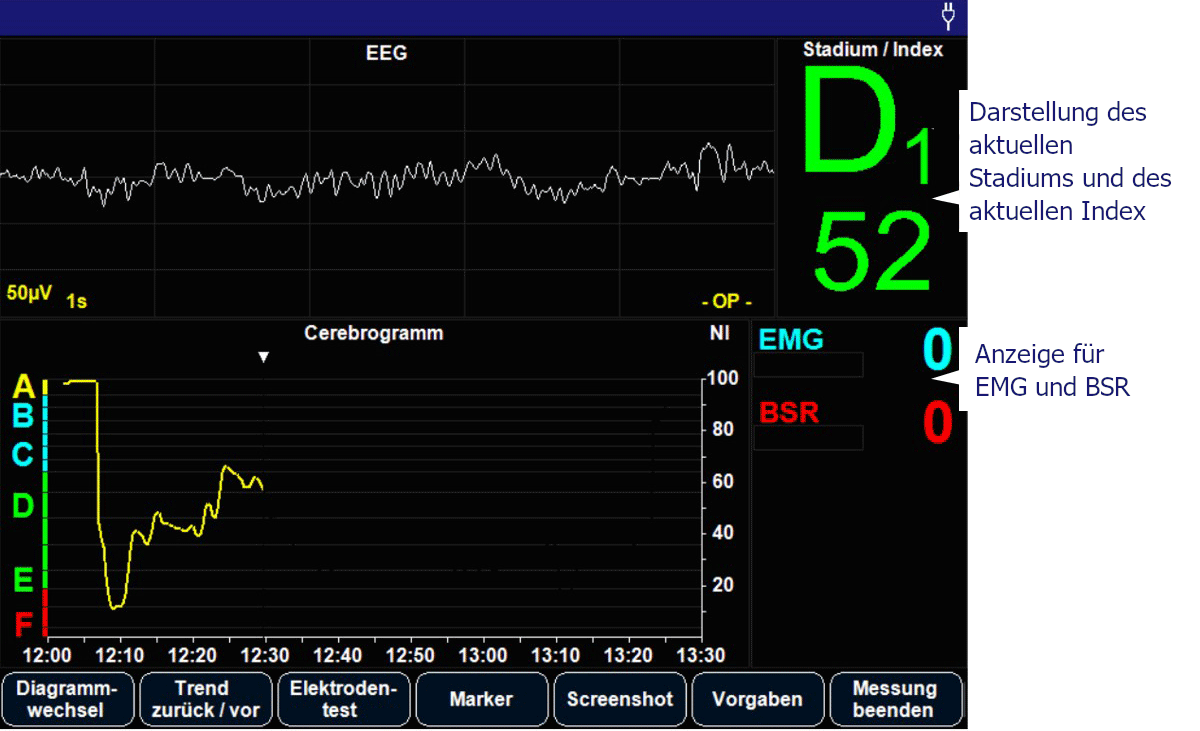

Messbildschirm, Narcotrend®-Compact M, OP-Version

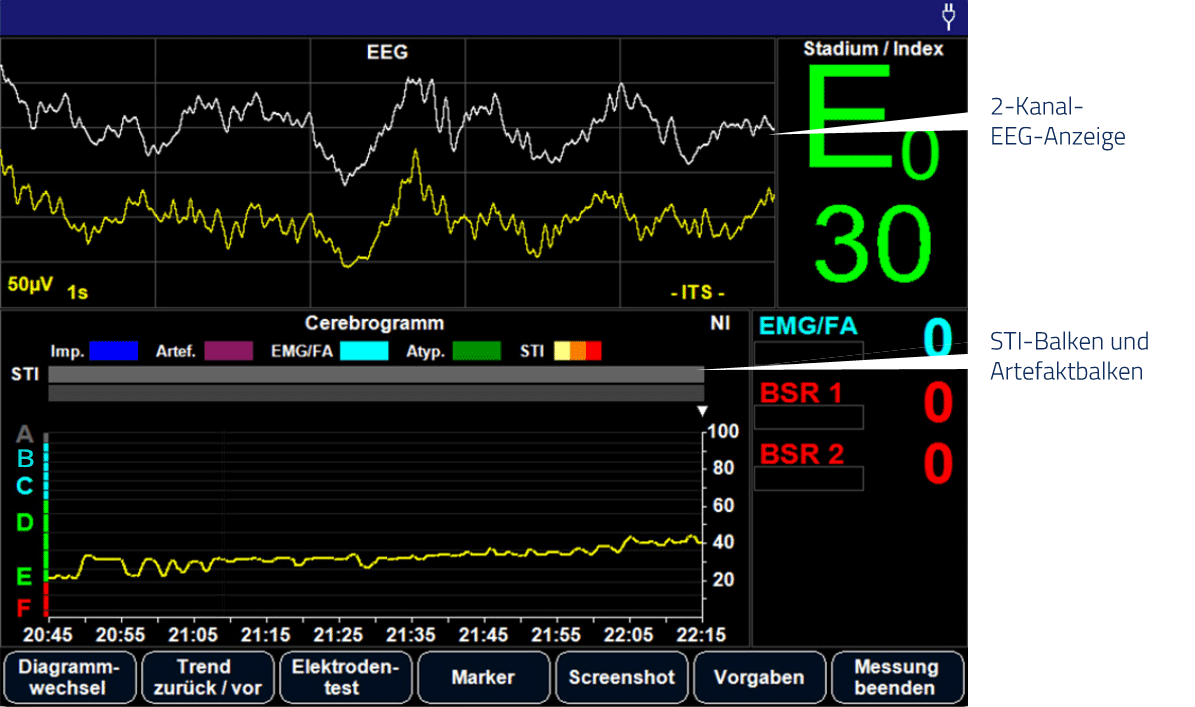

Messbildschirm, Narcotrend®-Compact M, Intensiv-Version
